Wij creëren de gezondste lucht voor elk klaslokaal
Onze systemen
Goflow werd in 2021 bekend door de introductie van verticale verdringingsventilatie. Nu staat dit systeem bekend als de gezondste en efficiëntste manier om een schoon en comfortabel leerklimaat te creëren. Omdat verticale verdringingsventilatie niet in elke situatie toepasbaar is, hebben we ook een diagonale variant ontwikkeld. Zo bieden we voor elke onderwijsruimte de best mogelijke oplossing.
FourSeasons
Atmosphere
FourSeasons
Elk schoolgebouw kent zijn eigen klimaatuitdagingen. Met de introductie van FourSeasons is er nu een technisch en financieel haalbare oplossing beschikbaar die al deze uitdagingen integraal aanpakt: ventilatie, verwarming, koeling én filtering — afgestemd op de specifieke behoeften van het onderwijs.
De meest gehoorde klacht is oververhitting in klaslokalen. Steeds meer leerkrachten en leerlingen ervaren hierdoor fysieke en cognitieve hinder, ook wel aangeduid als warmtestress.
Toenemende temperatuurfluctuaties vragen om systemen die snel en nauwkeurig kunnen schakelen.
Veel oudere gebouwen beschikken over enkelglas en onvoldoende isolatie, waardoor een overstap naar lage-temperatuurverwarming (zoals een warmtepomp) niet eenvoudig is.
De wens om pollen en fijnstof buiten de klas te houden speelt een steeds grotere rol.
Beperkte netcapaciteit vormt een groeiend obstakel voor elektrificatie van verwarmingssystemen.
Wat maakt FourSeasons anders?

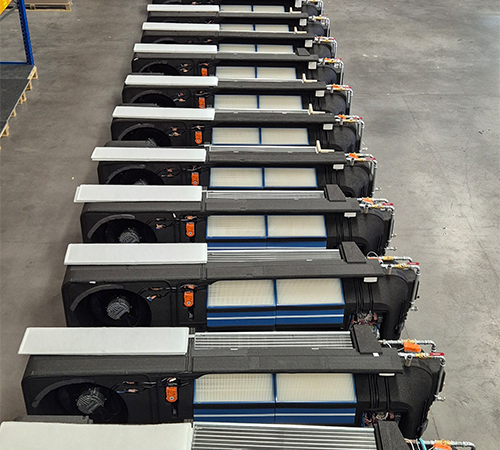

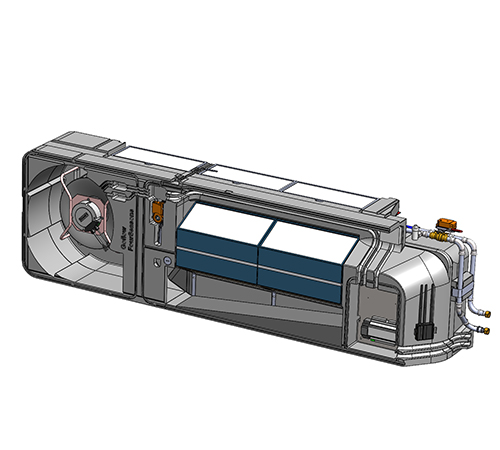

De FourSeasons WTW (warmte-terug-winning) is een slimme decentrale LTV-WTW wandunit die speciaal is ontworpen als een efficiënte, seizoenonafhankelijke ventilatie-oplossing voor klaslokalen.
De kracht van het systeem zit hem in de gekozen grote dimensionering van de ventilatoren, wisselaars en afgiftesystemen. Ter illustratie: het gewenste ventilatiedebiet Frisse Scholen Klasse B is 900 m3/hr voor 30 leerlingen. De door Goflow gebruikte ventilatoren hebben een capaciteit van 5.000 m3 per uur, maar zijn begrensd op 3.500 m3/hr.
Deze manier van construeren maakt de Goflow systemen zuiniger, stiller, comfortabeler en efficiënter. Ook kennen de systemen een lagere slijtage en hierdoor lagere onderhoudskosten.
In de winter ventileren de twee units met een fluisterstille capaciteit van 900 m³/uur (Frisse Scholen Klasse B). De unit ondersteunt hierbij lage-temperatuurverwarming (LTV), afkomstig van een CV-ketel of warmtepomp. Hierbij wordt meer dan 90% van de energie teruggewonnen.
In de zomer ventileert de unit met een stille ventilatiecapaciteit van 1.500 m³/uur (instelbaar toe 3.500 m³/uur) om het klaslokaal en de rest van het gebouw ’s nachts te koelen. In de ochtend behoudt het klaslokaal de koelte door te ventileren via een wisselaar. Op het moment dat het binnen warmer wordt dan buiten, zal het systeem de by-pass openen.
Verwarming
De FourSeasons-unit is standaard voorzien van LTV-convector met een verwarmingsvermogen van 2,8 kW bij een debiet van slechts 500 m3/h. Dit bij een toevoer watertemperatuur van 32 graden Celsius. Bij een watertemperatuurtoevoer van 50 graden zal de capaciteit stijgen naar 4 kW per unit.
Koeling
Temperatuur en CO2- regeling
Verwarmingscapaciteit
| Onderwerp | Gegevens |
|---|---|
|
Lucht debiet |
600 m3/h |
|
Vermogen totaal/voelbaar |
2,8 kW |
|
Lucht ingangstemperatuur |
20 °C |
|
Lucht uitgangstemperatuur |
34 °C |
|
Snelheid nom./in/uit |
0,6 m/s |
|
Condensatie |
0 l/h |
|
Drukverlies lucht |
17 Pa |
|
Type fluidum |
Water |
|
Fluidum in |
40 °C |
|
Fluidum uit |
35 °C |
|
Snelheid Fluidum |
0,54 m/s |
|
Drukverlies fluidum |
7 kPa |
Technische specificaties FourSeasons
| Onderwerp | Gegevens |
|---|---|
|
Type |
Wandmodel |
|
Afmetingen |
2387mm x 712mm x401mm |
|
Gewicht |
< 80kg |
|
Regeling |
CO2, temperatuur en relatieve vochtigheid |
|
Regelaar |
Regin Corrigo |
|
GBS/BMS |
Regin Arrigo |
|
Nominaal debiet |
500 m3/h |
|
Max. debiet vrijeloop |
1.800 m3/h: Capaciteit in combinatie met warmtewisselaar: 3.500 m3/h Capaciteit in combinatie met bypass |
|
Ventilatoren |
1x EBM K3G355 – 1 x EBM K3G310 |
|
Warmteterugwinning |
2 x Recair RC160 H 450mm, rendement > 90% |
|
Filters |
3 x 450x180x45 – ePM1-80%
+ 3 x Draadframe Coarse 60% |
|
Bypass |
0 -100% modulerend |
|
Spanning |
230V |
|
Afzekerwaarde |
5A |
|
Energieverbruik nominaal |
0.1 kWh (max 0,9 kWh) |

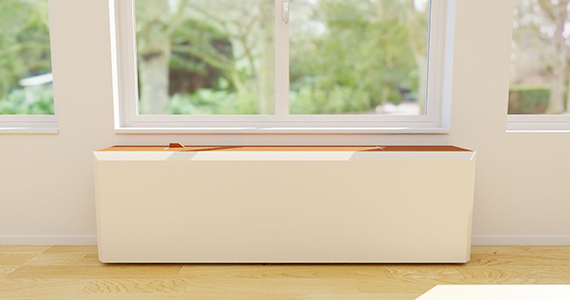

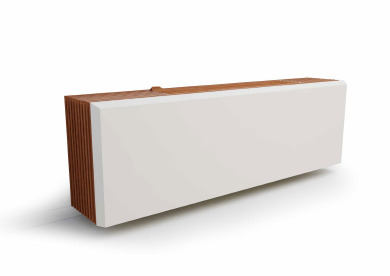

De unit bestaat uit een EPP-Body en metalen omkasting dat rondom is afgewerkt met Meranti hout en detaillering.
Aan de bovenzijde van de unit zit er een instelbaar Meranti ventilatierooster, waardoor de luchtstroom naar het raam kan worden afgebogen of naar de klaszijde. In het laatste geval zullen de leerlingen op warme dagen een prettig voelbare bries ervaren.
De voorzijde is voorzien van een 1.5 mm plaatstalen kap (Ral 9003)
Loef- en Lijzijde modus
Grote gebouwen kennen vaak significante temperatuurverschillen tussen de koude noordzijde en de zonnige, warme zuidzijde. Dankzij onderlinge communicatie tussen de GoFlow-units kan binnen het gebouw een kunstmatige loef- en lijzijde worden gecreëerd.
Elke unit is voorzien van een ventilatiecapaciteit die vijf keer hoger ligt dan de norm vereist. Hierdoor ontstaat een doelgerichte luchtstroom met merkbare trek, waardoor actieve luchtverplaatsing tussen zones mogelijk wordt.
Zomer: Koele lucht vanaf de noordzijde wordt verplaatst naar de warmere zuidzijde.
Voorjaar/herfst: Warme lucht vanaf de zuidzijde wordt naar de koudere noordzijde geleid.
In alle gevallen beoordeelt het optionele EMS (energiebeheersysteem) automatisch of deze luchtverplaatsing energetisch verantwoord is, op basis van actuele meetdata en energieefficiëntie.
In één dag geinstalleerd
Het FourSeasons-systeem is speciaal ontworpen om binnen één werkdag geïnstalleerd te worden, zodat de overlast voor school, medewerkers en leerlingen tot een minimum beperkt blijft. Eerst worden de bestaande radiatoren verwijderd. Daarna worden sparingen in de gevel gemaakt en gevelkappen aan de buitenzijde geplaatst. De FourSeasons-unit wordt vervolgens op de plek van de radiator gemonteerd en aangesloten op de bestaande cv-leidingen. Zo geniet elk klaslokaal binnen één dag van een optimaal binnenklimaat.
Atmoshphere
Door gebruik te maken van verticale verdringingsventilatie wordt frisse lucht via een verhoogde, geperforeerde vloer het lokaal ingeblazen. Deze luchtstroom beweegt vervolgens recht omhoog richting het plafond, waar de gebruikte lucht efficiënt wordt afgevoerd via sleuven in het systeemplafond. Geen leerling wordt overgeslagen bij het ventileren. Dit heeft als belangrijkste voordeel dat de blootstelling aan aerosolen met 98% verminderd wordt.
Deze methode zorgt ervoor dat de lucht die u inademt niet langs anderen circuleert, wat de
verspreiding van aerosolen aanzienlijk beperkt. Uit onderzoek van TNO blijkt dat deze
aanpak de blootstelling aan aerosolen met maar liefst 98% vermindert. Een bijkomend voordeel is dat de ruimte efficiënt op temperatuur wordt gebracht.
Hoe werkt Atmosphere?
- Goflow plaatst over de bestaande klaslokaalvloer een verhoogde ventilerende vloer waaruit een laminaire luchtstroom komt.
- Goflow vervangt het bestaande systeemplafond door een speciaal systeemplafond dat ervoor zorgt dat de laminaire luchtstroom direct naar boven wordt afgezogen.
- Goflow plaatst per klaslokaal een decentrale luchtbehandelingskast met een energie-terugwin-rendement > 90%, fijnstoffilters en koude-warmte batterij.
- Goflow bewaakt voor elk lokaal de gewenste temperatuur, luchtkwaliteit en werking.
De 4 elementen
De Atmoshphere bestaat uit de volgende 4 elementen
Luchtbehandelingskast
Een modulair opgebouwde luchtbehandelingskast. Elke module heeft dezelfde afmetingen en is draagbaar en gemakkelijk te transporteren. De luchtbehandelingskast is voorzien van meerdere warmtewisselaars en een fijnstof filtersysteem
Ademende systeemvloer
Een ademende systeemvloer met air socks en convectoren die warme of koude lucht homogeen over de ruimte verdelen
Ademend plafond
Een ademende systeemplafond dat gebruikte lucht gecontroleerd afvoert
Klimaatsensoren
Klimaatsensoren die objectief het binnenmilieu monitoren op CO2, temperatuur, fijnstof, vluchtige organische stoffen en luchtvochtigheid
Lucht wordt er ververst per 100m2
Minder ultra fijnstof ePM1
Gemiddelde CO2 waarde
Luchthersteltijd
Gebouwbeheerssysteem (BMS)
Voor het monitoren en aansturen van haar luchtbehandelingskasten en koel- en verwarmingsinstallaties maakt GoFlow gebruik van Regin | Arrigo-controllers van de Zweedse fabrikant Regin.
Een belangrijk voordeel van deze leverancier is dat er geen verplichte periodieke softwareupgrades worden afgedwongen, terwijl systemen decennialang ondersteund blijven. Bovendien ervaren opdrachtgevers het platform als gebruiksvriendelijker en kostenefficiënter dan de gangbare BMS-oplossingen die momenteel als standaard in de markt worden beschouwd.
Energiemanagement (EMS)
Veel opdrachtgevers ondervinden momenteel dat een verzwaring van de netaansluiting niet (tijdig) realiseerbaar is, vanwege beperkte netcapaciteit in de directe omgeving van het schoolgebouw. Wanneer er in het gebouw geen sprake is van zware energieverbruikers, volstaat in de meeste gevallen een kleinverbruikersaansluiting van 3 x 80A voor basisscholen.
Op verzoek levert GoFlow een Master-regelaar mee, die communiceert met de hoofdenergieteller van het gebouw. Hierdoor wordt het energieverbruik van het klimaatsysteem automatisch afgestemd op de beschikbare capaciteit per fase. In het uiterste geval past het systeem de temperatuursetpoints aan op basis van wat het net toelaat.
Zo voorkom je als onderwijsinstelling overschrijding van de gecontracteerde netcapaciteit én verkrijg je betrouwbaar, gedetailleerd inzicht in het energieverbruik van zowel het gebouw als het klimaatsysteem — afzonderlijk gemonitord.
Realtime inzicht
In elke Goflow-ruimte hangt een gebruiksvriendelijke interface waarmee het binnenklimaat te reguleren en te controleren is. De temperatuur, hoeveelheid ventilatie en tijdschema’s zijn gemakkelijk in te stellen. Sensoren monitoren de luchtkwaliteit. In een handige app is er realtime inzicht in, en controle over, het binnenklimaat.
Materialen en onderhoud
- De luchtbehandelingskast past in elk interieur. Daarnaast is er een mogelijkheid om de kast uit te breiden met extra opslagruimte.
- De ademende vloer heeft een toplaag van volkern pvc, een slijtvaste vloerbedekking. De vloer is voorzien van vele gaten. In een reservoir onder de vloer wordt stof opgevangen, dat simpelweg door stofzuigen gereinigd wordt.
